Arrimage

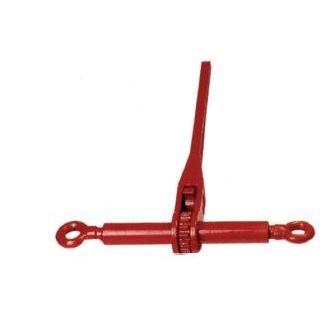

Sangles d'arrimage, chaînes et tendeurs d'arrimage
Accessoires d'arrimage

Pourquoi arrimer

L'objectif de l'arrimage est d'empêcher le chargement de glisser ou de basculer quand il est exposé à des forces au cours du transport. Cela empêche d'une part d'endommager le chargement pendant le transport et d'autre part d'éviter des accidents. Suivant l'application, on utilisera un arrimage sur base de sangles ou sur base de chaînes.

Déterminer le nombre de sangles d'arrimage nécessaires

Sur chaque sangle vous trouverez entre autres les valeurs LC et STF. LC est l'abréviation de Lashing Capacity et signifie la tension maximale d'utilisation. C'est-à-dire la force maximale utilisée en traction directe qu'un système est capable de supporter lors de l'utilisation. Le LC sera doublé si la sangle est utilisée en cerclage. STF est l'abréviation de Standard Tension Force et représente la force de tension standard transmise à la sangle. Cette valeur est utilisée pour un arrimage couvrant, c'est-à-dire lorsque la sangle couvre la charge par dessus et maintient ainsi la charge plaquée au sol. Dans ce cas, la valeur LC n'est pas prise en compte, seule la valeur STF compte.

Prenons par exemple un camion qui transporte une charge de 10.000kg (ou 10 tonnes ou +- 10.000daN) avec un arrimage couvrant et dont le centre de gravité se trouve en son centre. Combien de sangles faut-il pour maintenir la charge avec des sangles d'arrimage standards avec LC 2500daN et STF 350daN? Et combien avec des sangles de type ERGO de LC 2500daN et STF 500daN? Pour cela, il faut déterminer la force la plus importante. Pour un camion, c'est le freinage qui est le plus important, avec une force de 80% de la charge. Il y a un coefficient de 0,2 pour du métal contre du métal ou 0,6 pour du métal contre du caoutchouc (par exemple, si vous utilisez nos tapis antidérapants). Voici le calcul pour ce cas:

Charge de 10 tonnes - métal sur sol en métal
Charge de 10000daN avec 80% de force due au freinage = 8000daN
Coefficient de friction de 0,2 = 10000daN x 0,2 = -2000daN grâce à la friction
Soit 8000daN - 2000daN = 6000daN = charge maximale à maintenir en place
Et 6000daN / STF de 350daN = 17,14 soit 18 sangles standards pour éviter que la charge ne se déplace
Charge de 10 tonnes - métal sur sol en métal et sangles ERGO
Charge de 10000daN avec 80% de force due au freinage = 8000daN
Coefficient de friction de 0,2 = 10000daN x 0,2 = -2000daN grâce à la friction
Soit 8000daN - 2000daN = 6000daN = charge maximale à maintenir en place
Et 6000daN / STF de 500daN = 12 sangles ERGO pour éviter que la charge ne se déplace
Charge de 10 tonnes - métal sur sol recouvert d'un tapis antidérapant
Charge de 10000daN avec 80% de force = 8000daN
Pour un coefficient de friction de 0,6 = 10000daN x 0,6 = -6000daN grâce à la friction

Soit 8000daN - 60000daN = 2000daN = charge maximale à maintenir en place
Et 2000dN / STF de 350daN = 5,71 soit 6 sangles standards pour éviter que la charge ne se déplace
Charge de 10 tonnes - métal sur sol recouvert d'un tapis antidérapant et sangles ERGO
Charge de 10000daN avec 80% de force = 8000daN
Pour un coefficient de friction de 0,6 = 10000daN x 0,6 = -6000daN grâce à la friction
Soit 8000daN - 6000daN = 2000daN = charge maximale à maintenir en place
Et 2000dN / STF de 500daN = 4 sangles ERGO pour éviter que la charge ne se déplace

Dans ce cas de figure, vous n'aurez donc besoin que de 4 sangles ERGO et un tapis antidérapant contre 18 sangles standards et sans tapis antidérapant.

Quelques conseils

Protégez le système d'arrimage contre les frottements, l'abrasion et les endommagements en utilisant des gaines de protection et / ou des protecteurs d'angle. N'utilisez qu'un seul système d'arrimage (ne mélangez pas chaîne et sangle d'arrimage par exemple). Après un contrôle initial approfondi par une personne compétente, il faut assurer un contrôle régulier fréquent et faire un examen visuel avant et après toute utilisation. Ne nouez jamais les sangles. Le polypropylène convient à des temperatures de -40° à 80°C et le polyester et le polyamide jusqu'à 100°C. Ces propriétés changent dans un environnement chimique. En cas de doute, contactez-nous.
